刘 昕*,王振源,徐银炼,刘 欧,任 虎
(大连船舶重工集团爆炸加工研究所有限公司,辽宁 大连 116023)
摘 要:本文针对N10276复合板按ASTM G28-B法进行腐蚀试验数值不合格问题,进行了热处理和金相试验研究。结果表明:复层N10276组织中出现大量脆性相是产生该问题的主要原因。为恢复复层N10276的耐蚀性能,采用1100℃´90 min的固溶+580℃×12 h回火的热处理方式,既消除了复层N10276组织中的脆性相,又使复合板中Q345R钢材的力学性能得到了优化,从而使复合板的复层N10276耐蚀性能得到了恢复,复合板力学性能满足标准要求。
关键词:N10276;复合板;晶间腐蚀;热处理;金相组织
0 引 言
N10276是一种镍-铬-钼合金材料,对局部腐蚀有很强的抵抗能力,同时对氧化和还原介质都有突出的抗腐蚀能力,在化工和石化领域得到了广泛应用,这种材料尤其适合在高温、混有杂质的无机酸和有机酸、海水腐蚀环境中使用[1]。由于N10276材料非常昂贵,设备完全采用N10276成本太高,因此,一般均采用N10276/Q345R复合板。然而,N10276/Q345R复合板在加工过程中的不当热处理[2],会破坏复层N10276的抗腐蚀能力,显著降低复合板的使用寿命。本文将针对N10276+Q345R复合板的复层N10276因热处理制度不合理导致其按G28-B法进行晶间腐蚀试验后试样表面出现大量腐蚀坑,腐蚀速率远远大于2 mm/y的情况,采用重新热处理的试验方法,探索出正确的热处理制度,既恢复复合板复层N10276的抗晶间腐蚀特性,又保证复合板的力学性能满足相关标准要求。
1 试验材料

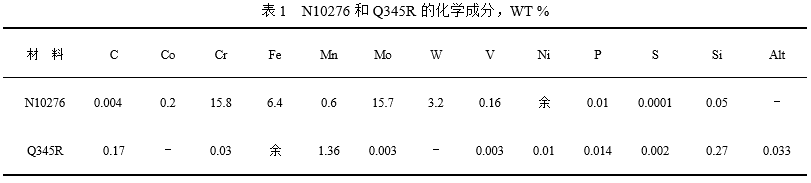

试验材料为N10276+Q345R复合板,厚度为(3+10)mm,复板N10276镍基合金和基板Q345R碳钢的化学成分和力学性能如表1、表2所示。
基板Q345R是压力容器用钢板,有良好的冲击韧性,其热处理一般为正火,以提高强度和韧性,细化晶粒,改善组织[3]。N10276+Q345R复合板先采取了920℃保温30 min正火处理。处理后按NB/T47002.2 -2009《压力容器用爆炸焊接复合板 第2部分:镍-钢复合板》标准,检验复合板拉伸、冲击、弯曲、剪切等各项力学性均符合标准要求(详见表3)。按ASTM G28-B法《氧化性盐、酸混合试验》(腐蚀溶液配比:23% H2SO4 +1.2%HCL +1%FeCl3 +1%CuCl2),对复层N10276进行腐蚀试验,腐蚀速率为:48.6 mm/y、62.3 mm/y,远远超出目标值≤2 mm/y。晶界腐蚀试验试样宏观照片见图1,微观照片见图2。
图1 经920℃正火后复层N10276晶界腐蚀试验试样的宏观照片
图2 经920℃正火后复层N10276晶界腐蚀试验试样的金相照片
2 热处理试验
从图1中,看到试样表面已出现很多腐蚀坑,有些已贯穿整个试样。复层N10276属于Ni-Mo-Cr-Fe-W系镍基合金。该合金中Cr、Mo、W的加入使得N10276在氧化性盐、混合酸等环境有很好的耐腐蚀能力,然而经过920℃保温30 min正火处理后,其非常容易腐蚀。图2为图1左侧试样中部的金相照片,可以清楚地看到较宽的晶界,那是因为920℃正火导致大量的金属间化合物沉淀在晶界,这些金属间化合物是一种含高Cr、Mo的Fe-Cr/Fe-Mo金属间化合物s相,其导致晶界附近形成贫铬/钼区[4~6]。晶界的金属间化合物s相与晶界附近的贫铬/钼区,在强氧化性介质中便会发生选择性溶解,从而造成晶间腐蚀。
结合复层N10276镍基合金和基层Q345R的热处理特点[7,8],对以上正火后的N10276+Q345R复合板试样,分别进行1100℃´30 min固溶+580℃×12 h回火、1100℃´90 min固溶+580℃×12 h回火热处理试验。随后按NB/T47002.2 -2009检验力学性能,按ASTM G28-B法检验复层的晶间腐蚀试验,试验结果见表3。对比表3中的数据,发现1100℃´30 min固溶+580℃×12 h回火后复合板的屈服强度和抗拉强度有所提高,界面剪切强度稍有降低。随着固溶保温时间的延长,这个趋势越明显。三种热处理状态下,复合板的各项力学性能都符合NB/T 47002.2-2009标准要求。但是经1100℃´30 min固溶+580℃×12 h回火后复层的腐蚀速率为16.2 mm/y、25.5 mm/y,虽然与2 mm/y还有很大的差距,但比920℃保温30 min正火处理后的腐蚀速率降低了一半多。图3为其经ASTM G28-B法后试样的宏观照片,与图1比较,表面的腐蚀坑已明显减少。1100℃´90 min固溶+580℃×12 h回火后复层的腐蚀速率已降低到0.83 mm/y、0.88 mm/y,晶间腐蚀试验后试样宏观照片见图4,试样表面光滑,具有金属光泽,无明显腐蚀痕迹。其微观照片见图5,晶界无析出物聚集。这说明,复层N10276在920℃正火形成的金属间化合物s相,可以通过再次热处理,使其溶解,在晶界消失,再固溶如晶粒里。
图3 经1100℃×30 min固溶后复层N10276晶界腐蚀试验试样的宏观照片
图4 经1100℃×90 min固溶后复层N10276晶界腐蚀试验试样的宏观照片
图5 经1100℃×90 min固溶后复层N10276晶界腐蚀试验试样的金相照片
3 结 论
(1) N10276+Q345R复合板经920℃正火后,复层N10276材料内形成大量的金属间化合物s相,破坏了N10276复层材料的抗晶间腐蚀性能。
(2) 采用1100℃´90 min的固溶+580℃×12 h回火的热处理制度,可使N10276材料恢复良好的抗晶间腐蚀性能,复合板力学性能满足标准要求。
